一、齒輪的基本知識

• 齒輪是在機器中傳遞動力和運動的零件。齒輪傳動可完成減速、增速、變向等功能。

•

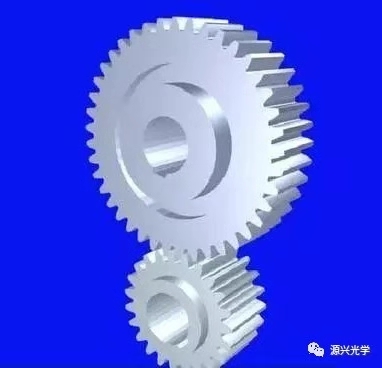

• 1．圓柱齒輪    用于兩平行軸之間的傳動。

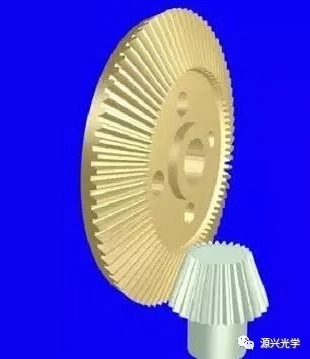

2．圓錐齒輪    用于兩相交軸之間的傳動。

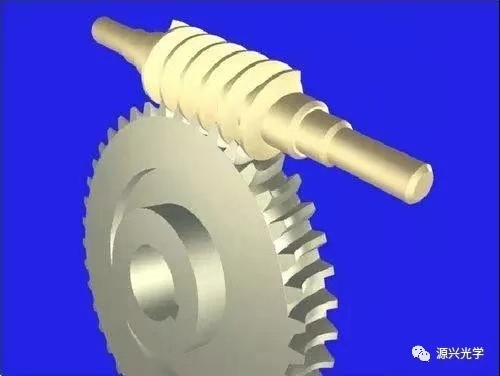

3．蝸桿蝸輪    用于兩交叉軸之間的傳動。

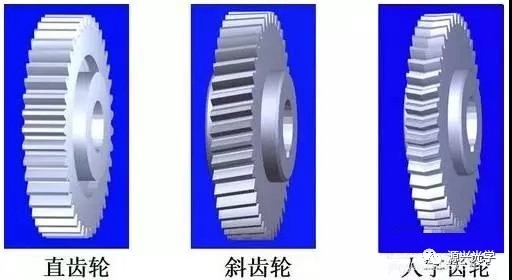

4、輪齒的方向：有直齒、斜齒、人字齒或弧形齒。

二、直齒圓柱齒輪的結構與參數

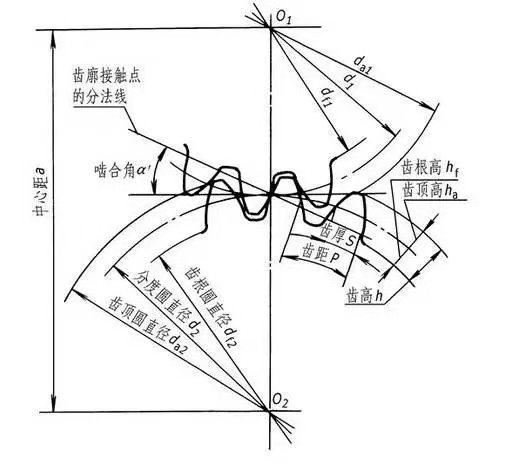

1、直齒圓柱齒輪各部分名稱及其代號

2、直齒圓柱齒輪的參數：

• 齒數z —— 齒輪上輪齒的個數。

• 齒頂圓直徑da——輪齒頂部的圓稱齒頂圓，其直徑用da表示。

• 齒根圓直徑df——齒槽根部的圓稱齒根圓，其直徑用df表示。

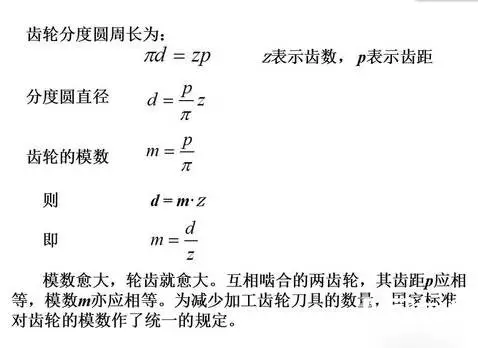

• 分度圓直徑d——連心線O1O2上兩相切的圓稱為節圓，其直徑用dˊ表示。分度圓直徑用d表示。在標準齒輪中，dˊ=d。

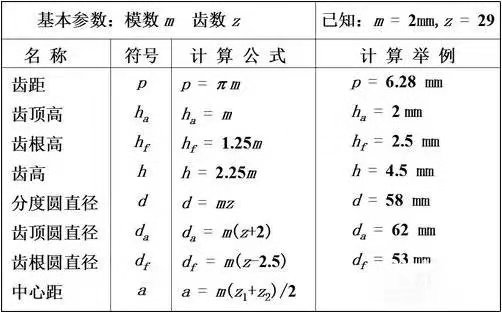

3、標準直齒輪各基本尺寸的計算公式及舉例

三、直齒圓柱齒輪的畫法

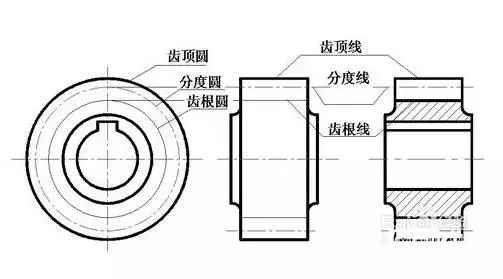

單個圓柱齒輪畫法：

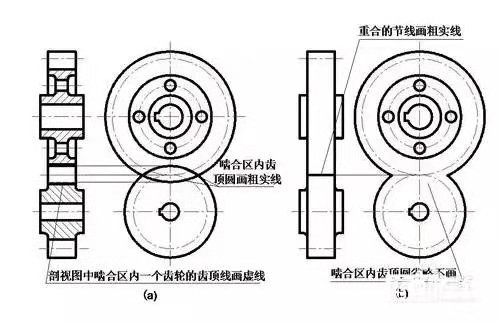

直齒圓柱齒輪嚙合的畫法：

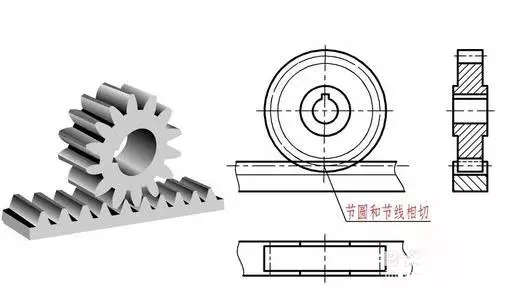

齒輪和齒條嚙合畫法：

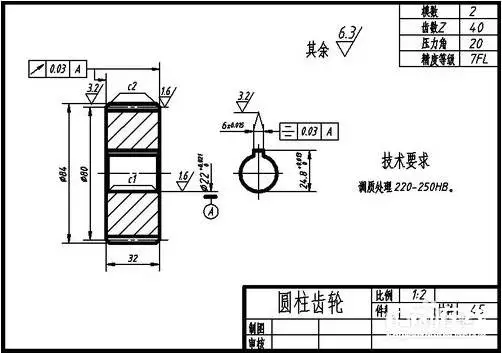

圓柱齒輪零件圖：
