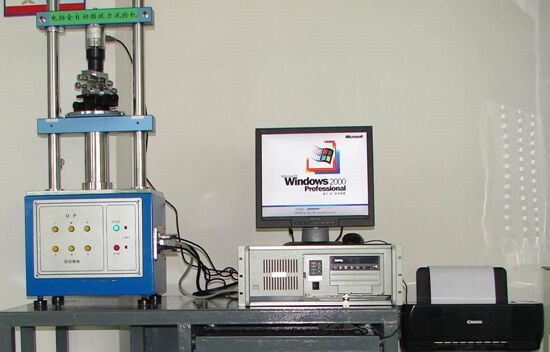

全自動插拔力試驗機
發布時間：2021-04-28 01:58:41 點擊量：
技術規格書
機 器 規 格
規 定 最 大 荷 重：50、20、10、5、2Kg（任選1個）
最 小 分 解 度：0.01
最 大 測 定 高 度：150mm
最 小 微 調 距 離：0.001mm
測 定 速 度 范 圍：0-200mm/min
X.Y 軸移 動范 圍：0-75mm
傳動機構：滾珠螺桿
驅動馬達：伺服馬達
外觀尺寸：400*300*1000mm
重量：75Kg（機臺）
電源：AC220V
解決各種連接器測試的夾具問題，及測試時公母連接器能自動對準，不會有吃單邊的問題。
本機器適用于各種連接器之插入力及拔出力測試，搭配專利設計之自動求心裝置，將可得到完全準確之插拔力試驗，利用WINDOWS，視窗中文畫面設定，操作簡單方便，且所有資料皆可儲存（試驗條件，位移曲線圖，壽命曲線圖，檢查報表----等等）
測試項目：
★連接器單孔插拔試驗 ★連接器整排插拔試驗
★連接器插拔壽命試驗 ★連接器單Pin與塑膠保持力試驗
★連接器NORMAL FORCE測試 ★一般壓縮，拉伸破壞試驗
★可同時與接觸阻抗機連線（選購）
機器特點： ※可列印儲存圖形（插拔位移曲線圖，壽命曲線圖，檢查報表）
※ 測試資料儲存于硬碟（每一筆資料皆可儲存，不限次數）
※ 測試條件皆件由電腦畫面設定，方便且快速（含插拔行程，速度，暫停時間等）
※ 檢驗報表抬頭內容可隨時修改（中英文皆可）
※ 檢驗報表可轉檔至EXCEL.ACCESS做編輯
標準配備：△1220S測試機臺本體。
△控制系統（工業電腦及控制介面、17寸液晶顯示器、印表機）。
△ Window系統插拔控制操作軟件
△ 荷重元 △夾嘴一套 △X-Y移動臺
△ 整排連接器用位置自動修正裝置。 △單支轆接器用位置自動修正裝置
△ 整排連接器用夾具 △單支連接器用夾具
選購配件：△微歐姆試驗機及使用軟體、連線GPIB介面卡。
△ 銑溝機及其專用夾嘴（易變型塑膠類連接器專用短夾嘴及長夾嘴）
△傳感器
1220S機臺裝箱清單
PACING LIST
序號 名 稱 數 量 備 注
01 測試本機 1臺 主機
02 電腦主機 1臺
03 17″液晶顯示器 1臺
04 控制軟件 1套
05 電源線 3根
07 夾具 1套
08 XY移動平臺 1個
09 傳感器 1個
10 連接線纜 3根
11 光盤 1個
12 插板 1個
13 說明書 1本
14 合格證 1份
15 質保書 1份
產 品 質 保 書
（售后服務請出示本書）
? 保證產品符合制造商制訂的規格標準。
? 保證在保修期內，在正常使用下，萬一發生故障時，按以下記載的保證規程免費修理服務。
保證規程
1． 產品從購買日期起，憑質保書在中國享有規定的免費保修期限，包括人工費、零配件更換。保修產品必須符合以下條件：
A. 產品必須直接向鴻海科技或授權代理購買；
B. 此保證書必須由鴻海科技或授權代理公司蓋章。
2． 不負責保修條款：
A. 產品由于使用方法不當發生故障；
B. 產品由于使用環境不當、保管不良及自然災害造成損壞；
C. 產品被非授權人士（包括用戶）私自拆修、改裝、及附加零配件；
D. 產品編號、配件編號、四處封條標記被涂改、撕去、破壞以致不完整。
E. 消耗品的補充。
3． 產品運回維修時，必須將填寫完善的質保書放入包裝中，用原包裝或防震保護包裝；運輸途中損壞不在保修范圍之內，不在包修期內往返運輸費用戶負責。務請用戶書面說明返修原因。
4． 凡不在此質保書內說明的責任，本公司將不負責。
5．在試驗機工作期間，如遇機械、控制系統故障，我公司在接到通知后應立即給予答復，并在24小時內派出工程師到現場（限廣東省內，如在中國其他地區48小時，如在其他國家商量后再定時間），幫助用戶進行設備檢測和維修，實現設備正常運轉。
6. 如主機、電腦及自動求心裝置四處封條被破壞，我司將不負責保修。如需我司維修，要收取費用￥5000.00(基本費)+人工費+零配件費+運費.
使用此儀器的客戶名單：
富士康，比亞迪，富港，光寶，僑云，安菲諾，泰科，偉創力，
中興通訊，斯達康，蘇州達方，龍杰，益力盛，亞力盛，伸東
浙江天星，大慶油田，君澤電子，奕聯，煜億，建冠，永新，顯赫
