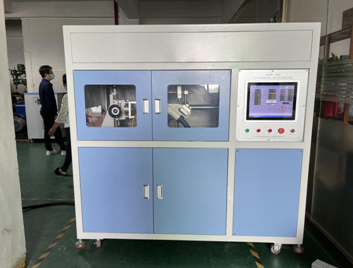

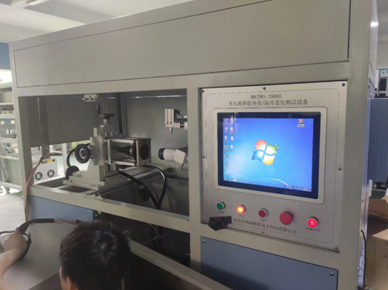

HH-CBSM01充電槍插拔壽命溫升試驗機
HH-CBSM01充電槍插拔壽命溫升試驗機
產品概述：
適用于獨立做一個充電槍充電座的電氣插拔壽命以及溫升試驗、觸點接觸電阻測試。本試驗機采用伺服馬達、絲桿、導軌等做為動力，采用小巧夾具夾持試樣，工控一體機電腦和原裝日本可編程控制器（PLC）為控制中心，性能優越，操作方便，自動化程度極高。滿足GB/T20234.1-2015電動汽車傳導充電用連接裝置，第一部分：通用要求；GB/T20234.2-2015電動汽車傳導充電用 連接裝置。
主要參數：
驅動裝置∶伺服馬達、絲桿、導軌
裝置結構∶試驗裝置為水平放置，采用國標40mmx40mm方通骨架焊接而成，封板采用1.2mm寶鋼電解板數控加工成型。
控制器∶系統采用15寸工業電腦和可編程序控制器（PLC）邏輯智能控制裝置的工作。
各試驗參數均可以實現存儲功能，再次使用時直接調用，無需再次重新設定，操作簡單，使用方便，極高的提高了效率。
能力范圍∶能滿足所有2p+E、3P+E、3P+E+N等規格品、交流額定電流≤250A或直流≤250A的插座（插頭）產品測試，
動作速度∶插頭或連接器插入拔出的速度為（0.1~0.80）m/S任意設定，完全滿足標準規定的0.8±0.1）m/s的要求
測試速率∶插頭或連接器插入并從插座或器具輸入插座拔出的速率為每分鐘7.5個行程∶
手動調節;系統帶有手動條件按鈕，方便試樣的裝夾∶
驅動系統∶采用伺服電機驅動滾珠絲桿轉動和以靜音滑軌為導向從而使夾具做左右往復運動，可以提供最大500N的插撥力，
插拔行程∶0~200mm 任意設定（即伺服電機驅動左側夾具運動的行程），分辨率0.1mm∶
充電槍座采用X軸與Y軸可調夾具，可以固定250A以下充電槍（提供3種不通充電槍固定座子）
夾具基座∶上下兩側內外各采用一臺直線滑軌，可以確保夾具在運行過程中的直線度和導向結構的強度。
插頭夾具夾持范圍為方形圓形 φ60mm以上3種∶
測試工位：1工位獨立
試驗次數∶1~999999次任意設定，計數到達設定值時能自動停機∶
充電槍插入時間：1~999.9s可設定；
充電槍插入時間：1~999.9s可設定；
插拔力：最大500N，高精度數字壓力模塊，電腦曲線顯示。
可測量每一次插入最大力值，并且把每次力值匯成曲線在電腦查看
每次力值可儲存為表格形式查看
報警檢測∶遵循"該通必通、該斷必斷"原則，系統根據"位置與電流"的邏輯關系判斷試樣是否出現損壞。當被測樣品出現損壞時設備能發出聲光報警提示，并自動停機；
漏電保護：設備的控制電源進線處安裝漏電開關。當漏電時切斷控制電源使整個機柜斷電：
過流保護：電流上限設定，防止電路出現過流或短路。
過載保護：設備內部裝有斷路器，當出現過載時能夠自動跳脫；
門限保護∶所有活動柜門均裝有安全保護開關，當柜門打開時、電源自動被切斷，以防止操作人員遭受電擊的危險。
急停開關∶電源柜控制面板有急停開關，當出現異?；虮匾獣r便于操作人員切斷電源柜輸出電源：
進出引線：輸入輸出引線端口均套有護線圈，防止線纜被損傷；
插拔壽命和負載箱同在一臺箱體，電源另外1臺箱體
外形尺寸：約W1600mmxD800mmxH1800mm
重量：約350Kg
工作電源：AC220V±10%、50Hz、20A；
四．溫升測試部分
輸出電壓：DC6V
輸出可調試驗電流：DC 10 ~ 1000.0A連續可調，
負載采用大功率管狀電阻，分檔調節：
1A/2A/2A/5A/10A/20A/20A/50/100A/200A/200/200A/200A
輸出電流1路，可手動調節也可自動調節電流
試驗電流穩定性：士（2%設定值+ 5個字）
電流顯示精度：士（1%讀數+5個字）
阻抗電壓顯示精度：士（1%讀數+5個字）
試驗電壓穩定性：士（2%設定值+ 5個字）
通電時間：1~999.9秒
斷電時間：1~999.9秒
通斷次數：1~999999次，帶斷電記憶功能，次數到自動停機
配我司自主研發的溫度測量模塊，可帶電測試不損壞儀器，擾能力強，可在電腦上精準描繪溫度曲線。
熱電偶溫升測試：掃描的時間1S
電腦里顯示溫度和曲線
測溫范圍：0?200℃ 精度±0.3%讀數+1℃;分辨率：0.1 ℃
溫度測量：16路（包含1點測量環境溫度）
配置熱電偶：美國Q公司T型30AWG細絲熱電偶，長度2米，共16條；
采集速度：1秒/次
設備可由電腦控制啟動停止，同時采集電流、電壓、溫度時間變化曲線，方便用戶分析使用；數據可用U盤導出EXCEL表格數據，方便用戶整理。
軟件可設置環境溫度通道，采集數據時可自動減去環境溫度
五．接觸電阻測試部分
測試接觸電阻范圍：0~200mΩ,
分辨率0.01mΩ，精度±1%+3個字；
4路電阻逐個測試；
每插拔一次測量一次接觸電阻，也可以插拔N次后測1次接觸器電阻
