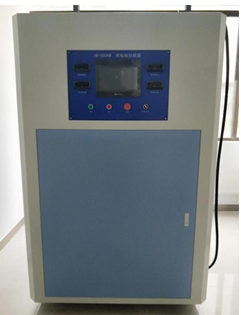

HH-500KW 充電樁負載箱

2

負載電壓

100~1000VDC   電壓顯示精度0.5%

3

負載電流

在1000V時，電流可調范圍0.1~500A，    電流分辨率0.1A  精度0.5%

采用分段加減載功率調節方式。

功率加載檔位0.1KW-0.2KW-0.2KW-0.5KW-   1KW-2KW-2KW-5KW-10KW-20KW-20KW   -50KW-50KW-50KW-50KW-50KW-50KW-50KW-50KW-50KW

4

散熱方式

強制風冷，右側出風；負載右部配置有6臺風機。

5

負載輸入接

線方式

300A專用電流大功率接線端子，裝置于操控面?zhèn)乳T內的下端。

6

控制電源

單相220V/50Hz，由市電供給。

7

負載電阻配置

各電流段負載電阻阻值誤差分別≤±5%。

各負載電阻均留有足夠的功率裕量。

8

面板配置

操控面配置有觸摸屏顯示、負載狀態指示燈、風扇控制開關、負載投載控制開關、負載急停開關、風機開關（電源開關）、三位半數顯電壓/電流表頭、高壓繼電器及相應的各標識。

9

控制方式

1. 操控方式：PLC+觸摸屏控制  只需選擇電壓檔位，設定電流值，設備自動輸出所需電流

2. 風機接入有交流接觸器控制，通過面板上對應的開關操作。

3. 只有風機工作后，總負載開關及各功率段開關的控制電源才能接通。

4. 各功率分?jǐn)嗍褂弥绷鹘佑|器控制。

5. 在線狀態下各功率段開關可以任意操作。

10

接觸器

各負載功率段均分別使用直流接觸器。

風機控制接觸器采用單相交流接觸器。

11

機柜結構

1. 負載箱主體尺寸：約（W2400mm×D2000mm×H1800mm）。

2. 負載箱萬向腳輪高度110mm。

3. 負載箱最大高度為2000mm。

4. 機柜鈑金采用A3冷軋板，厚度  1.5mm, 外表面烤漆工藝。

5. 負載操控面為可開啟門結構。

12

整體工藝要求

1. 機箱表面所有棱邊、棱角均應倒鈍，毛刺、飛邊的高度不得超過0.5mm，

原則上以不割手為準則。

2. 設備銘牌，需注明型號、額定電壓、額定容量、   制造商、出廠日期等信息。

3. 機箱外門板和蓋板噴漆均勻，無掉漆現象，不允許有色差。

4. 負載箱操控面板各配置布局美觀；箱內部結構合理。

5.    箱內所有連接線載流量均按≤4A/mm2配置。

13

負載箱絕緣耐壓

負載箱內部負載電路對箱體絕緣之間施加AC2500V1分鐘無擊穿飛弧現象。
