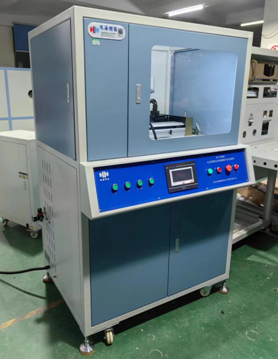

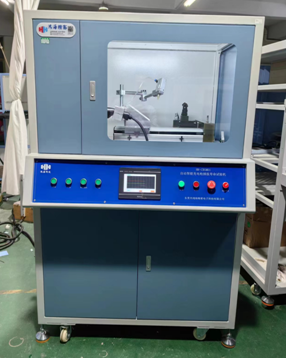

充電槍插拔壽命試驗機
充電槍插拔壽命試驗機
一、產品概述：
適用于獨立做一個充電槍充電座的機械壽命試驗。本試驗機采用伺服電動缸、伺服模組、氣缸等做為動力，
采用小巧夾具夾持試樣，原裝10寸彩色觸摸屏和原裝日本可編程控制器（PLC）為控制中心，性能優越，
操作方便，自動化程度極高。能夾持充電槍，自動把充電槍浸泡在溶液或者泥漿里等待一段時間后，
自動拿出來插入充電槍座，重復該動作，模擬充電槍在戶外的插拔壽命。
二、滿足標準：
本設備符合RNDS-B-20091 v1.0附件10.6.1和10.6.2的動作測試要求；
三、主要參數：
1.驅動裝置∶電動桿、模組、氣缸
2.裝置結構∶試驗裝置為水平放置，采用國標60mmx60mm方通骨架焊接而成，封板采
用1.2mm寶鋼電解板數控加工成型。
3.控制器∶系統采用10寸觸摸屏和可編程序控制器（PLC）邏輯智能控制裝置的工作。
各試驗參數均可以實現存儲功能，再次使用時直接調用，無需再次重新設定，操作
簡單， 使用方便，極高的提高了效率。
4.能力范圍∶能滿足所有2p+E、3P+E、3P+E+N等規格品、交流額定電流≤250A或
直流≤250A的插座（插頭）產品測試，
5.動作速度∶插頭或連接器插入拔出的速度為（0.1~0.80）m/S任意設定【完全滿足標
準規定的0.8±0.1）m/s的要求
6.測試速率∶插頭或連接器插入并從插座或器具輸入插座拔出的速率為每分鐘7.5個行程∶
7.手動調節;系統帶有手動條件按鈕，方便試樣的裝夾∶
8.驅動系統∶采用伺服電機驅動滾珠絲桿轉動和以靜音滑軌為導向從而使夾具做左右往
復運動，可以提供最大1000N的插撥力，夾具有旋轉功能，可將樣品水平或者垂直
放入溶液中。
9.插拔行程∶0~300mm 任意設定（即伺服電機驅動左側夾具運動的行程），分辨率0.1mm∶
10.夾具間距∶Max150mm，完全滿足標準"兩個電器附近應分開至少50mm"的要求∶
11.夾具基座∶上下兩側內外各采用一臺直線滑軌，可以確保夾具在運行過程中的直線度
和導向結構的強度。
12.三相插頭插座和連接器夾具夾持范圍為方形150mm×150mm，圓形 φ150mm;
13.單相插頭插座和連接器夾具央持范圍為方形110mm10mm，圓形 φ10mm∶
14.塑料外殼試樣夾具采用金屬夾具；
15.測試工位：1工位獨立
16.試驗次數∶1~999999次任意設定，計數到達設定值時能自動停機∶
17.產品浸泡時間：1~9999s可設定；
18.充電槍插入時間：1~9999s可設定；
19.報警檢測∶遵循"該通必通、該斷必?cái)?/span>"原則，系統根據"位置與電流"的邏輯關系判斷
試樣是否出現損壞。當被測樣品出現損壞時設備能發出聲光報警提示，并自動停機；
20.漏電保護：設備的控制電源進線處安裝漏電開關。當漏電時切斷控制電源使整個機柜斷電：
21.過流保護：每一工位通過熔斷器（斷路器）保護，防止電路出現過流或短路。
22.過載保護：設備內部裝有斷路器，當出現過載時能夠自動跳脫；
23.門限保護∶所有活動柜門均裝有安全保護開關，當柜門打開時、電源自動被切斷
24.急停開關∶電源柜控制面板有急停開關，當出現異?；虮匾獣r便于操作人員切斷
電源柜輸出電源：
25.進出引線：輸入輸出引線端口均套有護線圈，防止線纜被損傷；
26.本設備不含試驗負載
27.外形尺寸：約W1600mmxD1300mmxH1650mm
28.重量：約250Kg
29.工作電源：AC220V±10%、50Hz、20A；
