電池燃燒試驗機
一、產品名稱：電池燃燒試驗機
二、產品型號：HH-207
三、產品概述：

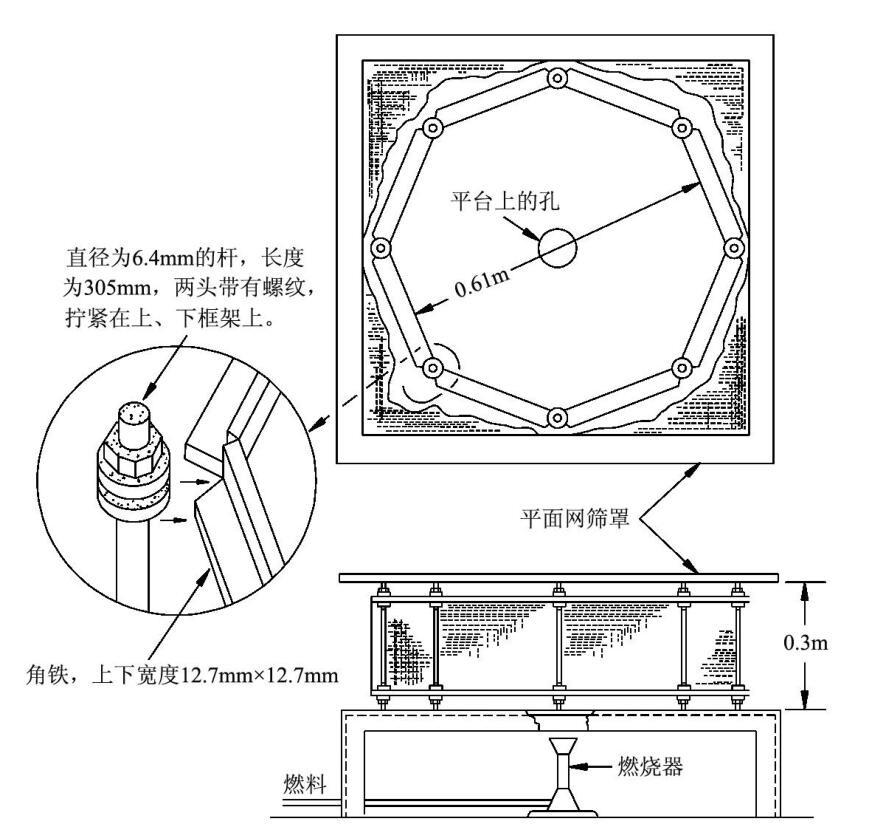

本機適用于鋰電池（或電池組）耐燃性試驗。在一實驗平臺上鉆一直徑為102mm的圓孔，并在圓孔上放置一鋼絲網，將被測電池置于鋼絲網篩上，在試樣周圍安裝一個八角形的鋁絲網，然后點燃燃燒器，對試樣進行加熱直至電池爆炸或電池?zé)龤橹梗θ紵^程進行計時。
四、滿足標準：
GB/T 31241-2014 《 便攜式電子產品用鋰離子電池和電池組安全要求》
UL 1642:2012 《鋰電池標準》
UN38.3(2012) 《關于危險貨物運輸?shù)慕ㄗh書—試驗和標準手冊》第三部分
IEC62133-2012 《含堿性或非酸性電解液的蓄電池及蓄電池組 的安全要求》
五、設備技術參數：
1、內箱尺寸：750x750x500mm（寬x深x高）；
2、設備外形尺寸：900x900x1300mm（寬x深x高）；
3、內箱材質：SUS201不銹鋼板，厚度1.2mm；
4、外箱材質：厚1.5mm 冷軋鋼板板烤漆處理；
5、觀察窗：尺寸為250x250mm兩層鋼化玻璃，透明視窗裝有不銹鋼網；
6、排煙口：直徑為100mm，位于箱體后側；
7、泄壓口：開口尺寸200x200mm，位于箱體后側，當試樣爆炸時，泄壓口彈開將壓力卸掉；
8、箱門：單門左開，箱門裝有安全限位開關、側面裝有防爆鏈，關上箱門才可以操作該設備，保證人員安全；
9、控制方式：按鍵式
10、本生燈：管口內徑為 9.5mm，長約100 mm
11、燃燒時間：0-99H99，H/M/S單位可切換
12、試驗圓孔直徑：102mm
13、試驗網篩規格：由直徑為0.43mm的不銹鋼鋼絲編織成美英寸含有20個網格的網篩
14、火焰到網篩高度：38mm
15、八角網罩寬度：每對面間距離為24″（610mm），八邊形，八面為活動型方便更換和拆卸
16、八角網罩高度：12″(305mm)
17、八角罩材質：鋁網，由直徑為0.25mm的鋁絲編織成每英寸含有16-18網格的網組成
18、燃燒氣體：甲烷或液化石油氣（客戶自備）
19、設備重量：160kg 20、電源： AC220V
20、功率：200W
六、設備安裝環境：
1、環境溫度：0-50℃；
2、相對濕度：45-85%RH；
3、大氣壓力：86～106KPa；
4、無陽光直接照射或其它熱源直接輻射；
5、周圍無強烈振動；
七、設備主要配件清單：
名稱 品牌 產地
本生燈 佳頤 天津
計時器 歐姆龍 上海
電磁閥 森亞 寧波
排風扇 佳力風 杭州
點火器 泰山 中山
其他電器元件 國產 中國
八、設備出廠配置清單：
1、試驗機主機： 1臺
2、八角罩： 1個
3、放置試樣鋼絲網： 1個
4、蓋板： 1個
5、燃?xì)夤埽骸 ?1條
6、產品說明書： 1份

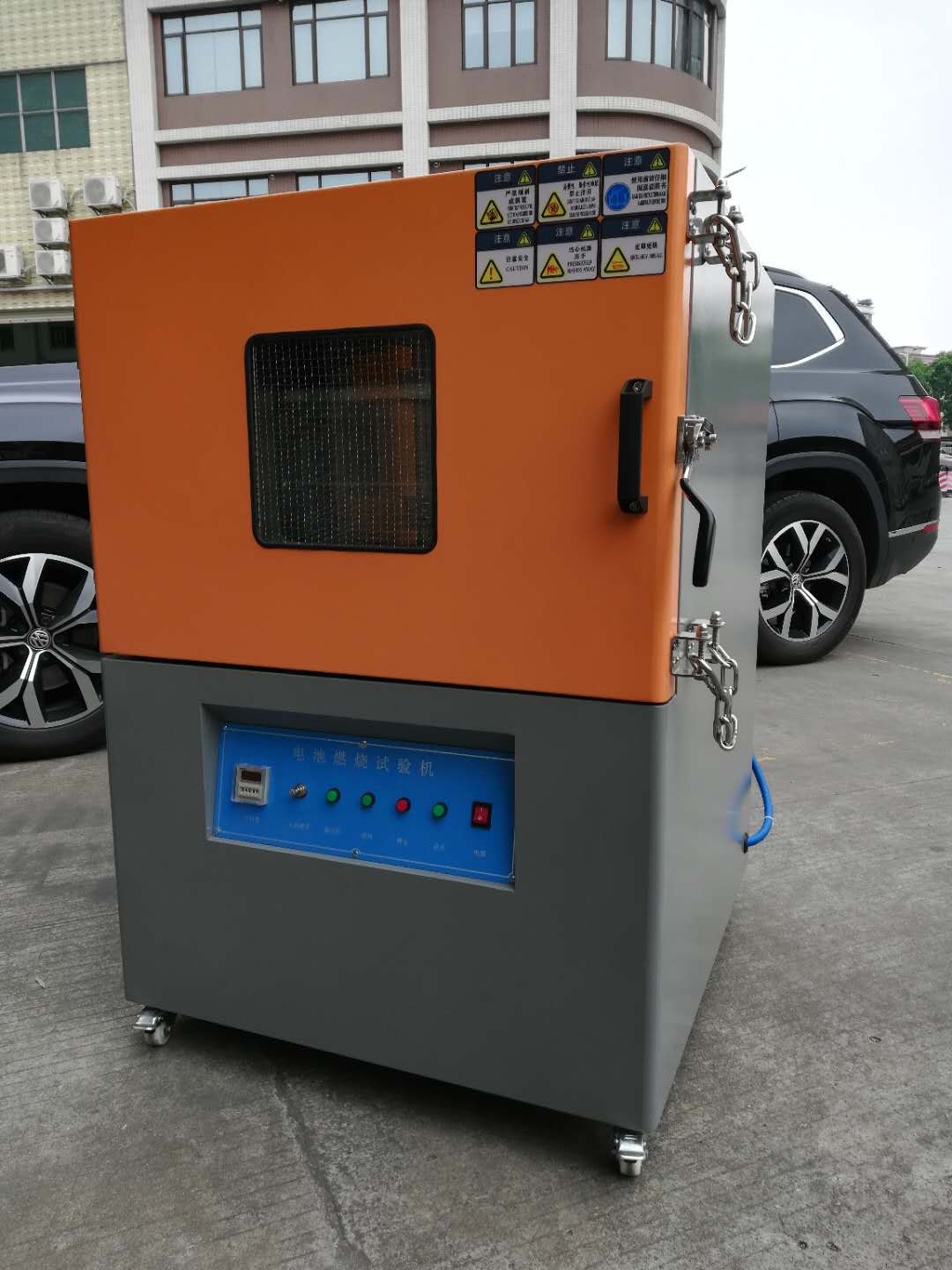

九、設備參考圖片：
