電池高空低壓模擬試驗箱
一、產品名稱:電池高空低壓模擬試驗箱
二、產品型號:HH-205
三、產品概述:
本試驗機箱針對UL、EN、IEC等標準試驗要求而設計,在短時間內達到樣品的低氣壓存放狀態,可自動控制試驗周期,全程監控箱內氣壓變化,實現試驗的自動終止。模擬電池和電池組在壓力等于或低于11.6kPa和環境溫度為(20±5)℃條件下存放6小時,如果電池?zé)o滲漏,無排氣,無解體,無破裂和無起火,并且每個實驗電池或電池組在試驗后的開路電壓不小于其在進行模擬實驗前的電壓的90%,即為合格。
四、滿足標準:
GB/T 31485-2015 《電動汽車用動力蓄電池安全要求及試驗方法》
GB/T 31241-2014 《 便攜式電子產品用鋰離子電池和電池組安全要求》
UN38.3 《聯合國危險物品運輸試驗和標準手冊》
IEC62133 《由電芯組成的電池(組)以及運用于便攜式設備的安全要求》
UL 1642:2012 《鋰電池標準》
五、設備技術參數:
1、內箱尺寸:400x400x400mm(寬x深x高);
2、設備外形尺寸:650x650x1450mm(寬x深x高);
3、內箱材質:SUS201不銹鋼板,厚度3.0mm;
4、外箱材質:厚1.5mm 冷軋鋼板板烤漆處理;
5、觀察窗:尺寸為250x250mm兩層鋼化玻璃,透明視窗裝有不銹鋼網;
6、設備移動:設備底部有四個萬向腳輪,可自由移動;
7、壓力范圍: 0.5~100KPa,常用測試氣壓11.6 KPa;
8、真空度顯示:數顯式真空表控制;
9、計時器:0-99H99內自由設置,H/M/S單位可切換;
10、 壓力波動:≤5%;
11、箱門:?jiǎn)伍T左開,門側面裝有防爆鏈;
12、置物盤:2個;
13、設備重量:120Kg;
14、電源:AC220V;
15、功率:1KW
六、設備安裝環境:
1、環境溫度:0-50℃;
2、相對濕度:45-85%RH;
3、大氣壓力:86~106KPa;
4、無陽光直接照射或其它熱源直接輻射;
5、周圍無強烈振動;
七、設備主要配件清單:
名稱 品牌 產地
真空泵 萊諾 東莞
真空表 SMC 日本
計時器 歐姆龍 上海
電磁閥 森亞 寧波
其他電器元件 國產 中國

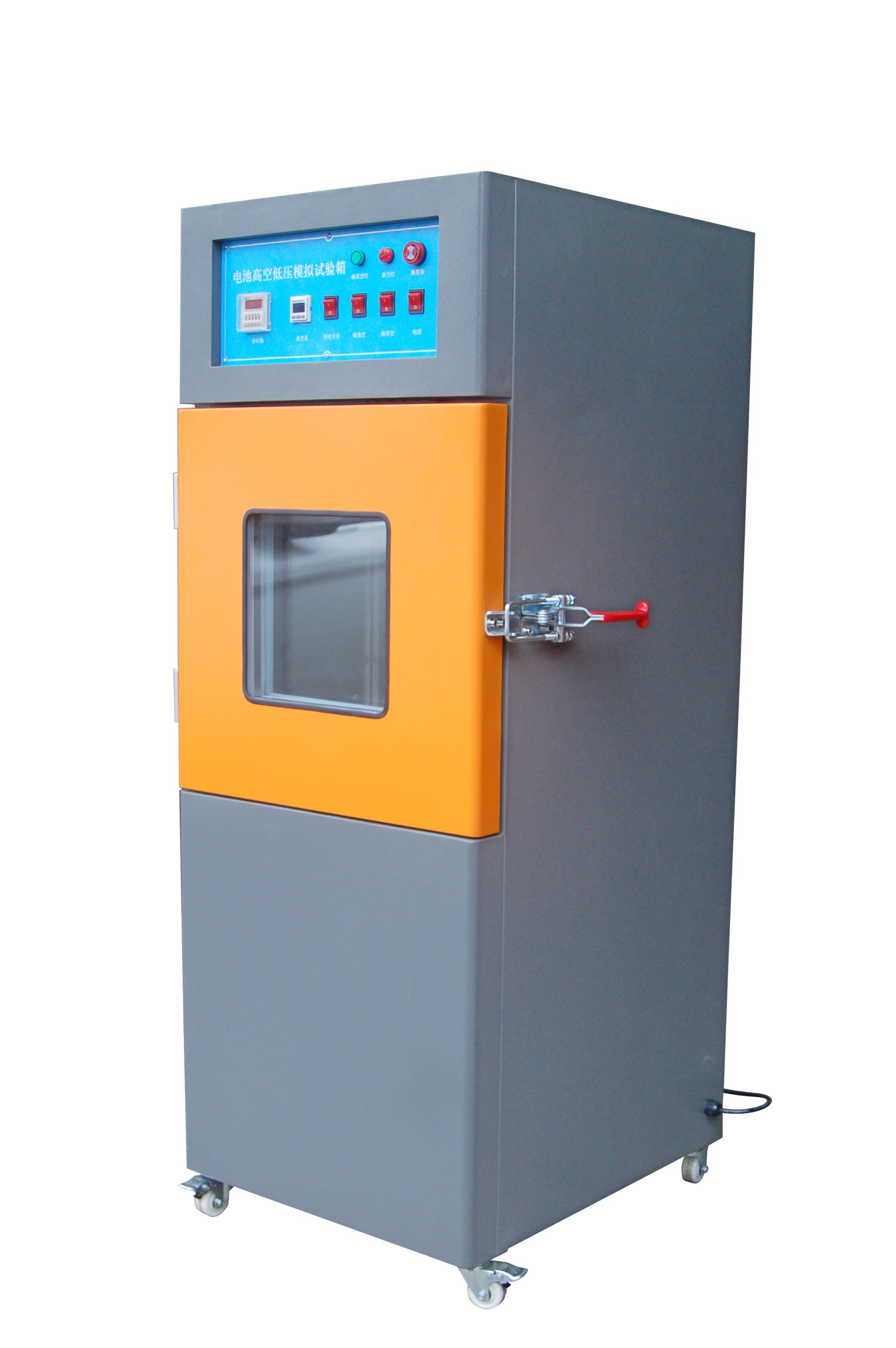

八、設備參考圖片
