傅里葉變換紅外光譜儀FTIR-650

傅里葉變換紅外光譜儀--化工、材料行業解決方案


  該光譜儀借鑒了當前國際先進技術及設計理念，其產品性能及主要技術指標均已達到國際同類產品水平。該型號傅里葉紅外光譜儀在國產紅外市場中占有率近70%。它結合了當今最新的光學、電子學、材料科學和人工智能技術，所有的細節無不體現設計的宗旨：操作簡便，性能卓越、功能強大、制樣簡便、智能操作、維護成本低等特點，可廣泛地應用在制藥、石油、化工、環保、食品、材料科學、公安、國防等各個領域，是實驗室研究及常規應用分析的得力工具，是科研、生產不可缺少的分析測試儀器。
  產品特點及性能：
   1. 高穩定的光學系統：光學臺一體化設計，整體模具成型，主要部件一次性定位，無需調整，大大增加了儀器的穩定性，徹底解決了傳統光學結構不易維護等問題。
   2. 高性能電子系統：最新24位A/D轉換器，500KHZ的A/D轉換速度，配置進口高靈敏度DLATGS檢測器，真正做到光譜數據實時采集，保證數據的真實性和可靠性。配合最新的USB2.0通訊接口，提高了數據傳輸速率，測試一個樣品只需要幾秒即可完成。
   3. 人性化濕度防護設計：密閉性干涉儀設計，濕度狀況快捷識別，減輕了操作人員對儀器維護的工作量，通過明顯的顏色變化提醒用戶及時更換干燥劑，解決了紅外光譜儀使用過程中最大的隱患。無需開蓋便可自行更換干燥劑。
  4. 超輕重量設計：該儀器僅重16KG，便于操作者在實驗室不同位置移動儀器進行測試，同時針對性的解決了實驗者中女性操作人員由于儀器重量太重而無法移動的問題。
  5. 廣泛的知名終端客戶群體：醫藥--修正藥業、武漢健民集團、四川大冢、紅日藥業、美羅藥業、步長集團、汪氏集團、萬通藥業、回音壁藥業(安徽)等 高校（化工系）——清華大學、南開大學、華南理工大學、南京理工大學、南京林業大學、上海理工大學、首都師范大學、山東大學、西北工業大學、天津大學等 塑料橡膠行業--東岳集團、國家電網、萊克LEXY、中航電測、貴州千葉塑膠、江南石墨烯研究院、江蘇榮昌集團等。石油煤炭行業—中國石化、陜西延長石油（集團）有限責任公司、大屯煤電（集團）有限責任公司、河北煤炭安全監察局等。
  6. 榮譽證明：曾在2008、2009連續兩年獲儀器信息網十大最受關注的國產儀器。榮獲2013-2014年度儀器信息網官方唯一推薦國產傅里葉變換紅外光譜儀國產好儀器，并入選“國產科學儀器騰飛行動”項目成果。
  7. 整機關鍵核心部件均在美國/澳大利亞采購，包含光源、檢測器、分束器、整機模具等,天津10萬級凈化生產車間進行組裝,品質有保證。

軟件功能介紹：
  1軟件界面：中文操作界面，常用工具快捷方式方便客戶使用。
  2.圖譜處理：標峰、差譜（譜圖四則運算）、平滑等工具，方便實用，操作簡便。
  3.定量工具：具有峰高、峰面積工具，方便客戶進行紅外定量方面的研究。
  4.圖譜庫相關：譜圖庫添加、譜圖檢索等功能，方便客戶進行檢索；具有常用化和物譜庫供客戶選擇。
  5.打印界面：個性化設置的打印界面，客戶完成測定后可直接打印，數據無需另處理。
FTIR-650高配 技術參數及配置 類別
紅 外 主 機 傅里葉變換 紅外光譜儀 FTIR-650 高配型
 產品特點：
  1．高穩定的光學系統：光學臺一體化設計，密閉性干涉儀；具有濕度狀況快捷識別功能。
  2． 高性能電子系統：最先進的24位A/D轉換器，500KHZ的A/D轉換速度，配置進口高靈敏度DLATGS檢測器，真正做到光譜數據實時采集，保證數據的真實性和可靠性。
  3. 人性化濕度防護設計：密閉性干涉儀設計，濕度狀況快捷識別，減輕了操作人員對儀器維護的工作時間，解決了紅外光譜儀使用過程中最大的隱患，即無需開蓋便可自行更換干燥劑。
  4．操作軟件：圖譜處理：標峰、差譜（譜圖四則運算）、平滑等工具；譜圖庫添加、自動檢索等功能，具有常用化和物譜庫供客戶選擇。
  5. 檢測器、分束器和紅外光源等核心部件均為美國原裝進口，保證樣品測試精度及重復性，結實耐用，維護便捷。
技術參數：
  1.光譜范圍：7800-400cm-1
  2.分辨率： 1.0cm-1
  3.*性噪比：30000：1(P-P值，4cm-1,1分鐘背景及樣品掃描，2100cm-1處) RMS值：150000:1
  4.檢測器：高靈敏度DLATGS檢測器（進口） 優點：測試數據準確度高，重復性好，維護便捷，不易損壞；
  5.分束器：多層鍍膜溴化鉀（進口）
  6.掃描速度：微機控制和選擇不同的掃描速度，檔次連續可調，圖譜自動比對。
  7.光源：長壽命高強度空冷紅外光源（進口）
  8.波數精度：0.01cm-1
  9.軟件工作站：隨機附贈
 10.噪音值：噪音：＜4.3*10ˉ5A
 11.穩壓電源：AC220V,50Hz
 12.數據傳輸接口：高速USB 2.0
 13.操作系統：windows XP/vista/win7/win8
 14.重量：16kg
操作軟件 紅外主機 操作軟件 FTIR-650（高配） 專用
  中文對譜圖進行標住，數據處理功能，譜圖檢索比對功能，自我診斷功能，譜圖自添加功能，譜圖匹配分析功能，標準文件格式，軟件工作站提供終身免費升級服務。 附贈20萬張標準紅外圖譜庫
測試附件 硒化鋅晶體ATR附件 LA-100
  主要用于高分子物質，包裝材料，塑料，橡膠，液體、固體粉末等樣品的測試。
實驗室 專用 電子存儲防潮系統 HW-10
  650專用，防潮效果佳，可有效提高儀器核心部件的使用壽命，防潮防塵；
提供上門安裝調試培訓，提供說明書，光盤，講義，提供免費總部培訓，提供專用備用工具，開具17%增值稅發票。注：紅外光譜儀需配置電腦打印機進行數據傳輸，但對電腦打印機配置要求不高，建議業主自行配置。
供貨及安裝周期：有效合同簽訂后全款發貨，款到后5個工作日內到貨，3個工作日內工程師負責上門安裝調試培訓。
質保期：整機自安裝調試合格之日起，質保期1年，終身提供維護服務。
贈送價值5000元的電子存儲防潮系統
附贈20萬張標準紅外圖譜庫

三、 紅外FTIR-650高配產品特點
  紅外核心部件：分束器、檢測器、光源均美國原裝進口 提供可靠的檢測數據，提升儀器的穩定性及使用壽命。
   1. 檢測器 DLATGS（部分甘氨酸被L-丙氨酸取代的氘氘代硫酸三甘氨酸酯）是當今世界主流傅里葉紅外生產企業首選檢測器。
   2. 紅外光源：長壽命高強度空氣冷卻紅外光源，充足的光源能量比可長期保持在理想測測試水平，確保實驗結果的精度。
   3. 邁克爾遜干澀儀：采用全封閉設計，有效隔絕濕氣，使干涉儀系統得到最好的保護，與此同時，檢測器也得到了有效的保護，提升儀器使用壽命。智能濕度提醒裝置，通過明顯的顏色變化提醒用戶及時更換干燥劑，硅膠用于為干涉儀除濕若硅膠變色則及時予以更換。
  更換下的硅膠用紅外溫控烤箱在100攝氏度以上烘干30分鐘即可重復使用，減少后期維護成本。
  4. 配置方面：最豐富的配置
   a. 固體附件包含0~15噸專業級粉末壓片機，優點：制樣效果好，溴化鉀粉末壓片制樣 在10兆帕左右受壓時，光譜純粉末與樣品可更好的結合，壓片效果測試數據更準確直觀。 鋼質標準壓片模具直徑φ13mm，樣品壓成片狀后，無需脫模即可完成測試。
   b. 液體附件包含固定液體池+KBr窗片，主要用于測試容易揮發類樣品，在測試前僅需將液體池固定栓口擰下，將液態樣品涂抹于溴化鉀窗片上即可，整個操作流程簡便流暢，易于掌握。
  5. 操作軟件：中文對譜圖進行標住，軟件帶有定量功能，數據處理功能，譜圖檢索功能，自建庫功能，自我診斷功能，譜圖匹配功能，支持多種文件格式，軟件終身免費升級。完全滿足中華人民共和國國家藥典規定,獲得歐盟CE認證。
  6. 售后方面: 獨立的售后服務體系，國內光譜行業最一流的售后維護團隊，每名工程師在崗時間均超過3年以上，經驗豐富。不定期提醒用戶對設備進行專業的保養及維護；客戶服務中心的調度會定期對用戶進行回訪，傾聽您的建議及意見，解決您的實際問題，最大程度地滿足用戶的需求。維修&響應時間：接到用戶電話報修2小時內響應，5個工作日內處理。

四、紅外光譜儀技術支持方案
  一.目的
    為了對產品進行有效、有序的安裝、產品使用培訓，確保客戶能正常使用我公司產品。
二.適用范圍
  FTIR-650高配型 傅里葉變換紅外光譜儀
三.安裝條件
 1、使用條件：
  a. 環境溫度：16℃～25℃；
  b. 濕度范圍:20%~50%；
  c. 供電電源：AC100V～240V,47Hz～63Hz 1.2A,良好接地
 2、貯存條件
  a. 溫度范圍：－20℃～55℃；
  b. 環境干燥
  c. 通風良好
  d. 儀器需用塑料膜熱封，里面放置大量干燥劑。包裝箱和地面及墻面至少 10cm 距離

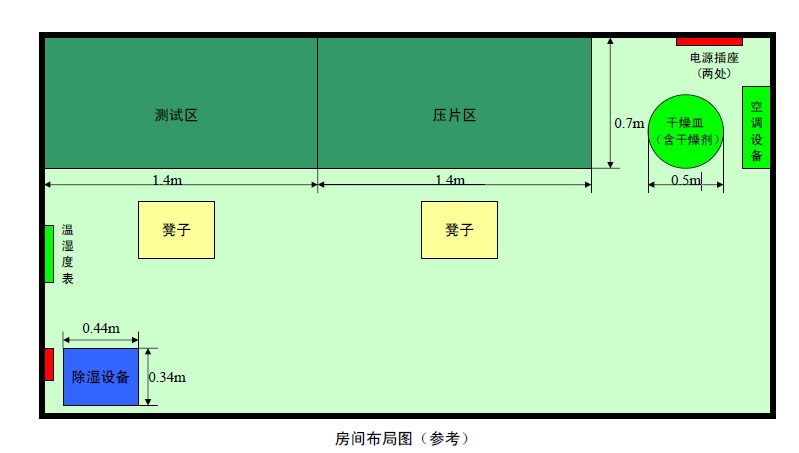

3、要求及參考
  a. 獨立空間，密封性良好，并達到溫度和濕度要求
  b. 具備能滿足使用條件的相關設備
  1) 工作臺兩張（推薦：1.4 米×0.7 米，表面鋪絕緣膠皮,承重50kg 以上），凳子兩把，如下圖：

  2) 空調（溫度范圍滿足16℃～25℃）
  3) 除濕機，數量及規格可根據獨立空間大小決定
  4) 溫濕度表（要求：通過計量鑒定）
  5) 干燥皿及干燥劑（參考：大號，直徑約50cm，干燥劑2 大瓶，根據生產廠家規格不同有差異）
  6) 萬能接線板 1 個
  7) 電腦 1 臺，XP 系統或win7 32bite/win8，有光驅及USB 口

四、技術支持
 第一部分 安全操作注意事項和特別提示
  1. 該儀器必須由專人保管，專人使用，使用人員必須經過專門培訓，并仔細閱讀產品說明書和儀器使用手冊，確保對儀器具有充分的認識。
  2. 使用環境：儀器室須保持無塵，無腐蝕性氣體，無強烈振動。
  3. 電源電壓：100V~240V，47Hz~63Hz，1.2A
  4. 溫度范圍：16℃~25℃（60℉~78℉）
  5. 濕度范圍：20%~50%
  6. 嚴格遵守操作規程，如儀器出現故障，須立即退出檢測狀態，并向保管人或科室負責人報告，查明原因，及時處理，不得擅自“修理”，同時做好儀器使用和故障情況登記及實驗室記錄。
  7. 日常保養：當位于儀器上的濕度指示卡變成粉色時，應該立即更換干燥劑。包括位于光譜儀倉內的干燥劑。若儀器長時間不用，則必須至少每兩星期更換一次干燥劑，并且每周至少開啟主機一次，每次開機時間不低于4小時。
  8. 再生、更換干燥劑的方法見本手冊的“取出并再生干燥劑”章節。
  9. 模具的清潔：壓片模具用完后，應先用軟紙輕擦掉殘留的固體，再用相溶的溶劑清洗（如樣品易溶于水，則用水清洗；如樣品易溶于有機溶劑，則用乙醇或甲苯清洗），肉眼觀察已無固體殘留后再用蒸餾水沖洗三次。清潔完的模具放于紅外燈下照射干燥1小時，然后放入干燥器內保存。
 10. 紅外光譜儀器清潔：樣品分析前應確保樣品室內硅膠干燥， 無上批殘留的樣品粉末；進行樣品分析時應避免樣品粉塵污染儀器；樣品分析結束后，用軟紙清潔樣品室，確保無粉塵或液體污染，用軟布清潔儀器外表，確保無污漬或粉塵。
 11. 樣品測定完畢，須保持紅外光譜儀器和模具的清潔，并將樣品移出樣品倉（如有需要可將樣品放入干燥器內保存），關好儀器、電腦及水、電、門窗等。

開機步驟：
  1. 按儀器后側的電源開關，開啟儀器，加電后，開始一個自檢過程，約30秒鐘。儀器加電后至少要等待15分鐘，等電子部分和光源穩定后，才能進行測量。
  2. 開啟電腦，運行操作軟件。檢查電腦與儀器主機通訊是否正常。
  3. 紅外光譜儀器需在每天使用前進行校正，檢查儀器工作是否正常，若不正常需要查找原因并進行相應的處理，正常后方可進行測量。
  4. 單擊“采集”菜單下的“實驗設置”，選擇“診斷”觀察各項是否正常( 不正常時會出現紅色“” 圖標)，各項正常后選擇“光學臺”，在“光學臺窗格”中觀察增益值，確保增益值在可接受范圍內，如不在此范圍內，則需要調整儀器，具體方法見本手冊的“調增益值”章節。
  5. 儀器穩定后，進行測量。

測量步驟：
  1. 準備樣品：對溴化鉀的質量要求：用溴化鉀制成空白片，以空氣作參比，錄制光譜圖，基線應大于75%，透光率除在3440cm-1及1630cm-1附近因殘留或附著水而呈現一定的吸收峰外，其他區域不應出現大于基線3%透光率的吸收譜帶。 每次做樣取適量的KBr于稱量瓶中，在紅外燈下烘1小時或在恒溫105℃下烘3小時，取出后置干燥器中待用。
  溴化鉀壓片法：取供試品約0.3mg (預先在紅外燈下烘1小時或在恒溫105℃下干燥3小時，特殊供試品需用其它方法進行干燥)，置瑪瑙研缽中，加入干燥的溴化鉀（溴化鉀與供試品的比例應按照具體要求進行混合），充分研磨混勻（向同一方向研磨），移置于壓模中，使分布均勻，把壓模水平放置于壓片機座上，加壓至10t/cm2，保持3分鐘，（壓力大小與保持時間應根據實際需要進行調整），取出供試片，用目視檢查應均勻，表面平滑，透光好。
  漿糊法：取干燥供試品約15mg，置瑪瑙研缽中，同一方向研磨。用滴管滴加相當量的石蠟油，混合研勻使成糊狀，用不銹鋼小鏟取出均勻地涂在溴化鉀窗片上，放上另一窗片壓緊。
  2. 根據供試品的實驗要求，設置試驗參數，具體方法見《軟件說明書》。
  3. 采集背景：單擊“采集”菜單下的“采集背景”，出現采集背景提示框，把樣品從樣品室中取出, 將空白片插進去，單擊“確定”，開始采集背景。
  4. 采集樣品：單擊“采集”菜單下的“采集樣品”，出現采集樣品提示框，把空白片從樣品室中取出，將樣品插進去。單擊“確定”，開始采集樣品。
  5. 采集結束后，計算機會自動扣除背景，最后光譜窗上顯示樣品的紅外光譜圖。
  6. 對該譜圖進行相應的數據處理。

關機步驟：
  1. 退出FTIR軟件操作系統。
  2. 按儀器后側電源開關，關閉儀器。
  3. 移走樣品倉中的樣品，確保樣品倉清潔。
  4. 清潔光譜儀和模具。
  5. 關閉計算機。
  6. 作好儀器使用記錄。
注：若有必要，還需要從電源插座上拔下電源線。


第二部分 儀器的維護
  由于部件具有一定的使用壽命，所以光譜儀內部的部件設計成易更換的。為了降低您的維護費用，可以由專業人士更換一些部件，不用工程師到現場。但儀器部件只能從本公司購買。 如果光譜儀沒有吹掃，干燥劑必須定期烘烤更換，以保證儀器處于最佳狀態！其它維護工作僅在必須時才進行。
  為了您及儀器的安全，必須注意如下事項：
   1. 做任何維護之前，必須先拔掉電源線。
   2. 當儀器處于運行狀態并且儀器外殼被打開時，必須注意如下事項：
  ● 注意可能泄露的激光輻射。
  ● 注意潛在的高壓危險。
避免靜電：
  人體攜帶的靜電可能會損壞電路接頭和半導體芯片。在接觸以下部件時，用戶及儀器必須同時接地。
  ● 電源腔體
  ● 光源/電子腔體 可以通過下列方式接地：
  ● 使用接地的手腕電纜。
  ● 觸摸儀器金屬體部分。 接地手腕電纜是最有效的接地方法。 完成維護操作后（更換干燥劑除外），建議運行操作軟件，檢查儀器的工作狀態
